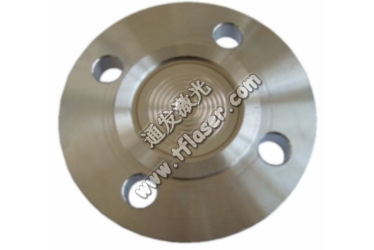

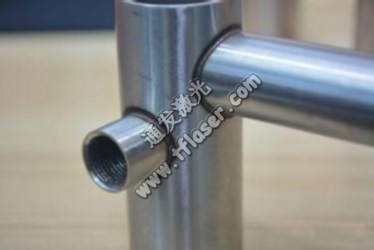

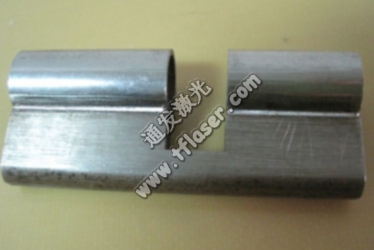

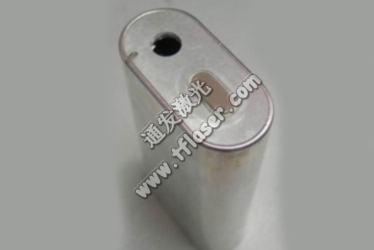

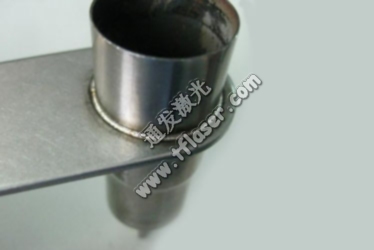

全自动激光焊接机加工样品图片

厨卫浴具激光焊接	酒壶金激光焊接
水暖产品激光焊接	锁芯激光焊接
传感器激光焊接	打印机刮刀激光焊接

标准工作台

	激光焊接机电动工作台 该工作台可选步进电机或伺服电机。可选的X*Y工作台长度：250*150（标配）、300*200、400*200。
	激光焊接机旋转轴 该旋转轴可选步进电机或伺服电机。
	激光焊接机旋转盘 该旋转盘可选步进电机或伺服电机。

附件与耗材

	激光脉冲氙灯 脉冲氙灯选择优质滤紫外线石英管作为灯管材料，以高质密度电极为氙灯的电极，具有负载能力强，泵浦效率高，激光光束质量好，寿命长等特点。
	激光焊接机保护镜片 主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。
	通发激光冷水机滤芯 滤芯的主要作用是去除水中固体、胶体等杂物，清洁冷却水，保护激光器。

应用范围

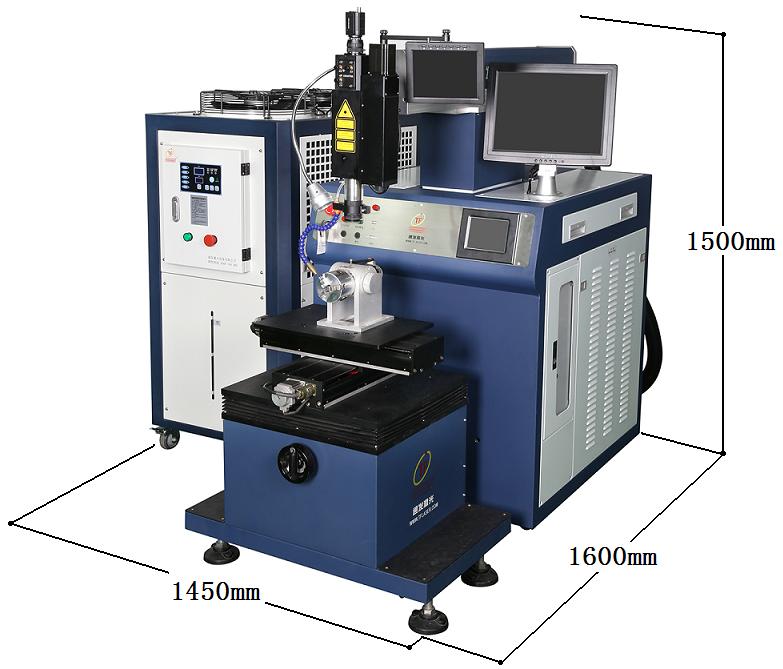

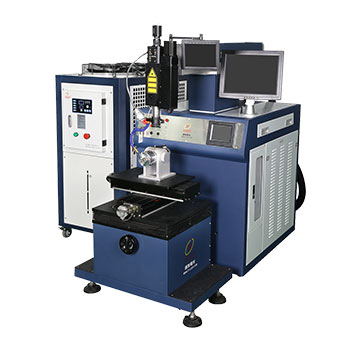

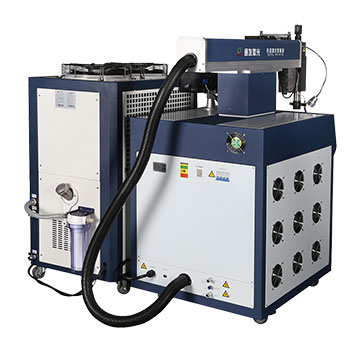

TFL-400V/500V-3D激光焊机是一款高稳定性、大功率的焊机，满足长时间生产的需要。大功率激光电源，大功率散热系统满足24小时大批量生立。机身采用高强度结构，保证精度、性能稳定。控制系统是专为激光焊接量身定做的专业4轴控制系统，稳定性高，易学易懂易上手。扩展性强，可结合流水线、光电传感器、气动夹具等组合进行全自动无人值守式加工。
应用范围:
卫浴行业：水管接头，变径接头、三通、阀门、花洒头的3维、空间曲线焊接。
电池行业：锂电池、电池组、电极的激光焊接。
眼镜行业：不锈钢、钛合金等材质的眼镜扣位、外框等位置的精密焊接。
五金行业：叶轮、水壶、把手等，复杂冲压件、铸造件的焊接。

专业激光电源控制系统

1、 整机的功能是基于输出电流的调整，以控制修正激光输出，以便安全有效的利用激光进行焊接；
2、主控制器采用新的ARMv7系列的处理器，具有较高的处理速度，以满足设备的实时控制。能快速、高精度的控制和保护激光机。尽可能提供给客户快捷安全的使用体验。

通发激光电源主界面

通发激光电源主控制器

3、采用触摸屏做人机交互，界面直观，显示清晰，各种参数易于理解调节，简单易上手；
4、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法，使激光输出稳定，快速。

通发激光电源报警界面

专业的激光焊接PC运动控制系统

1、运用工业运动控制的成熟解决方案，将激光焊机和运动控制集成到机器的PC操作界面。
2、强大的PC控制，易于编程、调试和维护。可完成自动或半自动的点焊、对接焊、叠焊、密封焊，针对复杂的平面直线、圆弧及任意轨迹的焊接。
3、软件采用IDE集成工作环境方式，主界面集成图形编辑、运行监控、采集编程、运动控制于一体，布局简洁专业，可有效提高工作效率。
4、实时控制，无需其他的PC操作系统插件。
5、可以对4个轴进行高性能运动控制，实现空间的焊接轨迹示教编程。
6、提供多语言显示（中文简体、英文等），支持国际化应用。

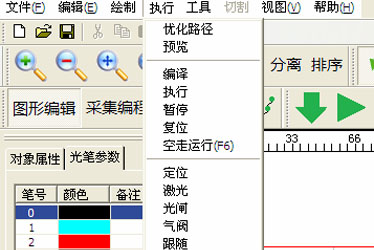

通发激光PC运动控制卡	通发激光焊机焊接软件操作界面

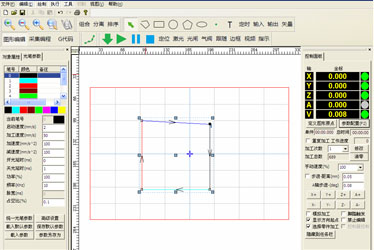

通发激光焊机焊接软件操作界面	通发激光焊机焊接软件操作界面

核心激光器

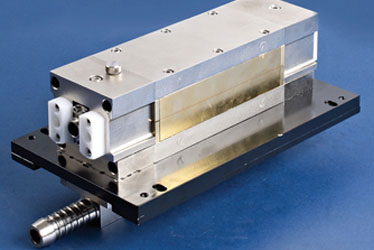

1、TFL-400V/500V-3D，由双路氙灯泵浦、进口陶瓷反射腔体及Nd：YAG晶体棒构成激光器，电光转换效率高。
2、采用更长的激光棒，可以实现足够的焊接能量。
3、非球面镜聚焦，使光斑更小更均匀，焊接更深。
4、激光器腔型更长，获得良好的光束质量，焊接更均匀。
5、激光腔采用氙灯和激光棒分离设计，换灯不影响光路。

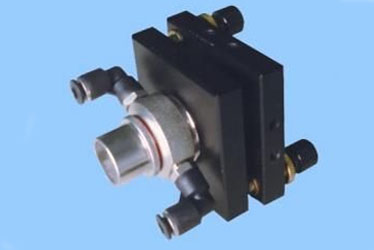

6、采用水冷镜架，比普通的光路输出更稳定。
7、半导体红光指示定位。

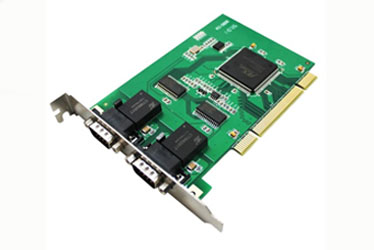

通发激光PC运动控制卡

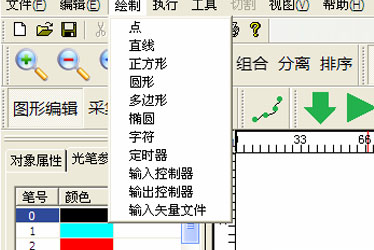

通发激光焊机焊接软件操作界面

四轴运动控制插补功能和自动消除固体激光器热透镜效应装置专利

型号	TFL-400V-3D	TFL-500V-3D
激光波长	1064nm	1064nm
聚光腔反射体	金腔	金腔
额定激光功率	400W	500W
最大激光功率	420W	520W
脉冲宽度	0.1-20ms	0.1-20ms
激光频率	1-100Hz	1-100Hz
光斑调节范围	0.3-3mm	0.3-3mm
瞄准定位	红光（可选摄像系统或显微镜）	红光（可选摄像系统或显微镜）
定位精度	±0.02mm	±0.02mm
冷水机制冷功率	5p	5p
X、Y轴行程	200×300mm（可定制）	200×300mm（可定制）
Z轴行程	150mm（可定制）	150mm（可定制）
旋转轴尺寸	Φ60  Φ80  Φ120  Φ200（可定制）	Φ60  Φ80  Φ120  Φ200（可定制）
电力需求	380V±5％50Hz/40A	380V±5％50Hz/40A
外型尺寸	主机:760X1600X1500mm 冷水机：660X1300X1200mm	主机:760X1600X1500mm 冷水机：660X1300X1200mm
